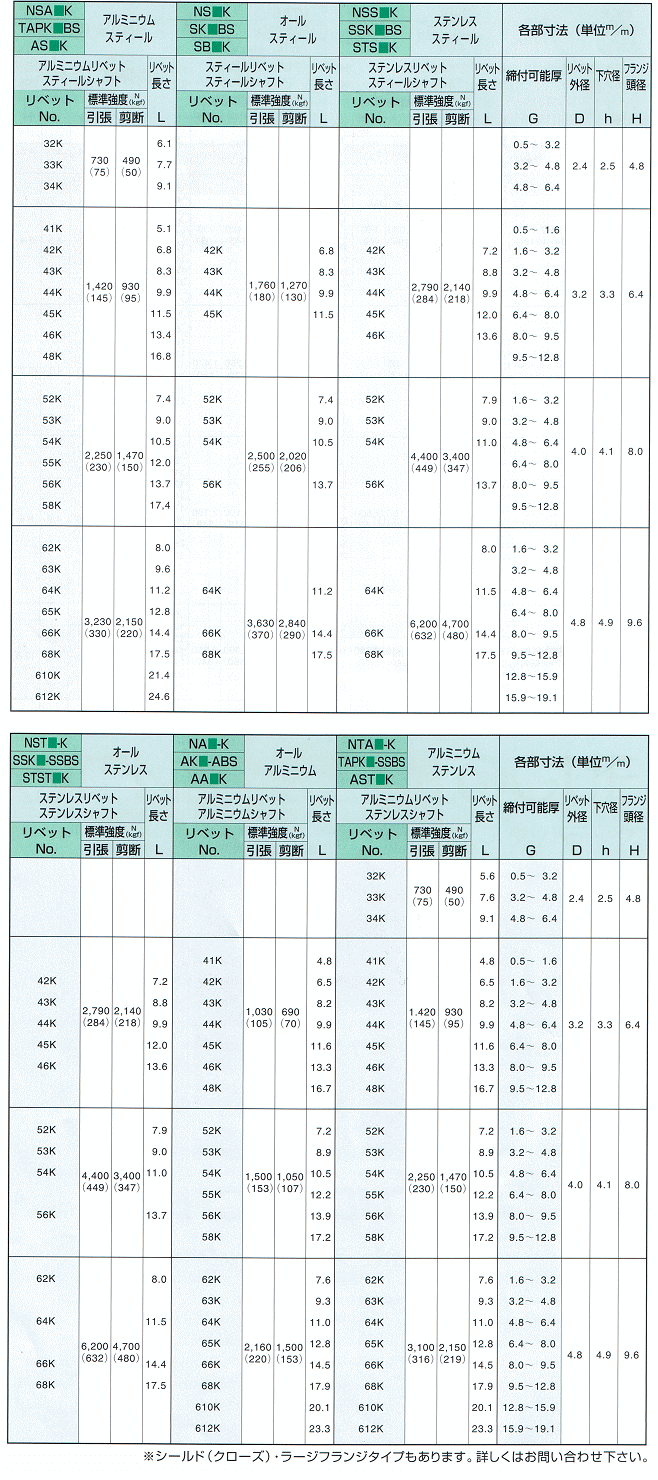

形状・寸法
| NSA■K | アルミニウム スティール |
NS■K | オール スティール |
NSS■K | ステンレス スティール |
各部寸法（単位m/m） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TAPK■BS | SK■BS | SSK■BS | ||||||||||||||
| AS■K | SB■K | STS■K | ||||||||||||||
| アルミにウムリベット スティールシャフト |
ﾘﾍﾞｯﾄ 長さ L |
スティールリベット スティールシャフト |
ﾘﾍﾞｯﾄ 長さ L |
ステンレスリベット スティールシャフト |
ﾘﾍﾞｯﾄ 長さ L |
締付可能厚 G |
ﾘﾍﾞｯﾄ 外径 D |
下穴径 h |
ﾌﾗﾝｼﾞ 頭径 H |
|||||||
| リベット No. |
標準強度N(kgf) | リベット No. |
標準強度N(kgf) | リベット No. |
標準強度N(kgf) | |||||||||||
| 引張 | せん断 | 引張 | せん断 | 引張 | せん断 | |||||||||||
| 32ｋ | 730 (75) |
490 (50) |
6.1 | 0.5～3.2 | 2.4 | 2.5 | 4.8 | |||||||||
| 33ｋ | 7.7 | 3.2～4.8 | ||||||||||||||
| 34ｋ | 9.0 | 4.8～6.4 | ||||||||||||||
| 41ｋ | 1,420 (145) |
930 (95) |
5.1 | 1,760 (180) |
1,270 (130) |
2,790 (284) |
2,140 (218) |
0.5～1.6 | 3.2 | 3.3 | 6.4 | |||||
| 42ｋ | 6.8 | 42ｋ | 6.8 | 42ｋ | 7.2 | 1.6～3.2 | ||||||||||
| 43ｋ | 8.3 | 43ｋ | 8.3 | 43ｋ | 8.8 | 3.2～4.8 | ||||||||||
| 44ｋ | 9.9 | 44ｋ | 9.9 | 44ｋ | 9.9 | 4.8～6.4 | ||||||||||
| 45ｋ | 11.5 | 45ｋ | 11.5 | 45ｋ | 12.0 | 6.4～8.0 | ||||||||||
| 46ｋ | 13.4 | 46ｋ | 13.6 | 8.0～9.5 | ||||||||||||
| 48ｋ | 16.8 | 9.5～12.8 | ||||||||||||||
| 52ｋ | 2,250 (230) |
1,470 (150) |
7.4 | 52ｋ | 2,500 (255) |
2,020 (206) |
7.4 | 52ｋ | 4,400 (449) |
3,400 (347) |
7.9 | 1.6～3.2 | 4.0 | 4.1 | 8.0 | |
| 53ｋ | 9.0 | 53ｋ | 9.0 | 53ｋ | 9.0 | 3.2～4.8 | ||||||||||
| 54ｋ | 10.5 | 54ｋ | 10.5 | 54ｋ | 11.0 | 4.8～6.4 | ||||||||||
| 55ｋ | 12.0 | 6.4～8.0 | ||||||||||||||
| 56ｋ | 13.7 | 56ｋ | 13.7 | 56ｋ | 13.7 | 8.0～9.5 | ||||||||||
| 58ｋ | 17.4 | 9.5～12.8 | ||||||||||||||
| 62ｋ | 3,230 (330) |
2,150 (220) |
8.0 | 3,630 (370) |
2,840 (290) |
6,200 (632) |
4,700 (480) |
8.0 | 1.6～3.2 | 4.8 | 4.9 | 9.6 | ||||
| 63ｋ | 9.6 | 3.2～4.8 | ||||||||||||||
| 64ｋ | 11.2 | 64ｋ | 11.2 | 64ｋ | 11.5 | 4.8～6.4 | ||||||||||
| 65ｋ | 12.8 | 6.4～8.0 | ||||||||||||||
| 66ｋ | 14.4 | 66ｋ | 14.4 | 66ｋ | 14.4 | 8.0～9.5 | ||||||||||
| 68ｋ | 17.5 | 68ｋ | 17.5 | 68ｋ | 17.5 | 9.5～12.8 | ||||||||||
| 610ｋ | 21.4 | 12.8～15.9 | ||||||||||||||
| 612ｋ | 24.6 | 15.9～19.1 | ||||||||||||||
| NST■-K | オール ステンレス |
NA■-K | オール アルミニウム |
NTA■-K | アルミニウム ステンレス |
各部寸法（単位m/m） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSK■-SSBS | AK■-ABS | TAPK■-SSBS | ||||||||||||||
| STST■K | AA■K | AST■K | ||||||||||||||
| ステンレスリベット ステンレスシャフト |
ﾘﾍﾞｯﾄ 長さ L |
アルミニウムリベット アルミニウムシャフト |
ﾘﾍﾞｯﾄ 長さ L |
アルミニウムリベット ステンレスシャフト |
ﾘﾍﾞｯﾄ 長さ L |
締付可能厚 G |
ﾘﾍﾞｯﾄ 外径 D |
下穴径 h |
ﾌﾗﾝｼﾞ 頭径 H |
|||||||
| リベット No. |
標準強度N(kgf) | リベット No. |
標準強度N(kgf) | リベット No. |
標準強度N(kgf) | |||||||||||
| 引張 | せん断 | 引張 | せん断 | 引張 | せん断 | |||||||||||
| 32ｋ | 730 (75) |
490 (50) |
5.6 | 0.5～3.2 | 2.4 | 2.5 | 4.8 | |||||||||
| 33ｋ | 7.6 | 3.2～4.8 | ||||||||||||||
| 34ｋ | 9.1 | 4.8～6.4 | ||||||||||||||
| 2,790 (284) |
2,140 (218) |
41ｋ | 1,030 (105) |
690 (70) |
4.8 | 41ｋ | 1,420 (145) |
930 (95) |
4.8 | 0.5～1.6 | 3.2 | 3.3 | 6.4 | |||
| 42ｋ | 7.2 | 42ｋ | 6.5 | 42ｋ | 6.5 | 1.6～3.2 | ||||||||||
| 43ｋ | 8.8 | 43ｋ | 8.2 | 43ｋ | 8.2 | 3.2～4.8 | ||||||||||
| 44ｋ | 9.9 | 44ｋ | 9.9 | 44ｋ | 9.9 | 4.8～6.4 | ||||||||||
| 45ｋ | 12.0 | 45ｋ | 11.6 | 45ｋ | 11.6 | 6.4～8.0 | ||||||||||
| 46ｋ | 13.6 | 46ｋ | 13.3 | 46ｋ | 13.3 | 8.0～9.5 | ||||||||||
| 48ｋ | 16.7 | 48ｋ | 16.7 | 9.5～12.8 | ||||||||||||
| 52ｋ | 4,400 (449) |
3,400 (347) |
7.9 | 52ｋ | 1,500 (153) |
1,050 (107) |
7.2 | 52ｋ | 2,250 (230) |
1,470 (150) |
7.2 | 1.6～3.2 | 4.0 | 4.1 | 8.0 | |
| 53ｋ | 9.0 | 53ｋ | 8.9 | 53ｋ | 8.9 | 3.2～4.8 | ||||||||||
| 54ｋ | 11.0 | 54ｋ | 10.5 | 54ｋ | 10.5 | 4.8～6.4 | ||||||||||
| 55ｋ | 12.2 | 55ｋ | 12.2 | 6.4～8.0 | ||||||||||||
| 56ｋ | 13.7 | 56ｋ | 13.9 | 56ｋ | 13.9 | 8.0～9.5 | ||||||||||
| 58ｋ | 17.2 | 58ｋ | 17.2 | 9.5～12.8 | ||||||||||||
| 62ｋ | 6,200 (632) |
4,700 (480) |
8.0 | 62ｋ | 2,160 (220) |
1,500 (153) |
7.6 | 62ｋ | 3,100 (316) |
2,150 (219) |
7.6 | 1.6～3.2 | 4.8 | 4.9 | 9.6 | |
| 63ｋ | 9.3 | 63ｋ | 9.3 | 3.2～4.8 | ||||||||||||
| 64ｋ | 11.5 | 64ｋ | 11.0 | 64ｋ | 11.0 | 4.8～6.4 | ||||||||||
| 65ｋ | 12.8 | 65ｋ | 12.8 | 6.4～8.0 | ||||||||||||
| 66ｋ | 14.4 | 66ｋ | 14.5 | 66ｋ | 14.5 | 8.0～9.5 | ||||||||||
| 68ｋ | 17.5 | 68ｋ | 17.9 | 68ｋ | 17.9 | 9.5～12.8 | ||||||||||
| 610ｋ | 20.1 | 610ｋ | 20.1 | 12.8～15.9 | ||||||||||||
| 612ｋ | 23.3 | 612ｋ | 23.3 | 15.9～19.1 | ||||||||||||
※シールド（クローズ）・ラージフランジタイプもあります。詳しくはお問い合わせ下さい。
