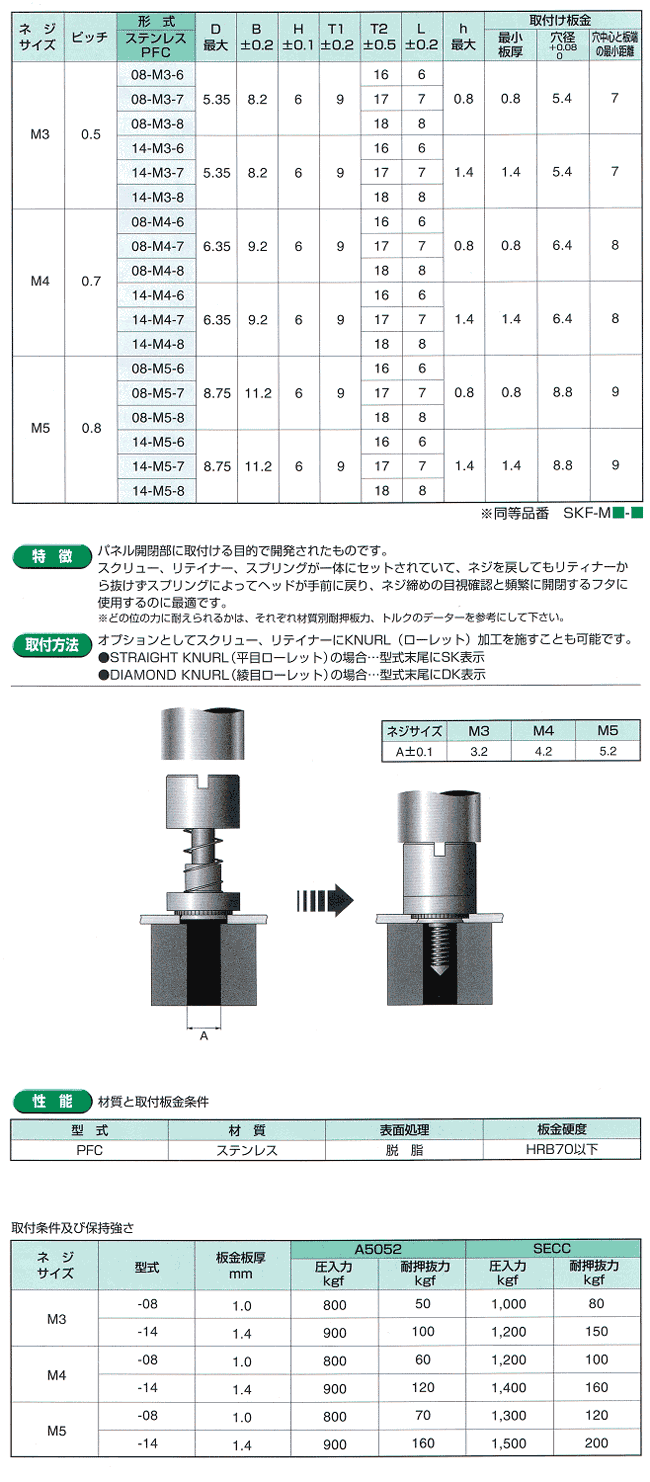

形状・寸法
ネジ サイズ |
ピッチ | 型式 | D 最大 |
B ±0.2 |
H ±0.1 |
T1 ±0.2 |
T2 ±0.5 |
L ±0.2 |
h 最大 |
取付け板金 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
ステンレス PFC |
最小 板厚 |
穴径 +0.08 0 |
穴中心と板端 の最小距離 |
|||||||||
M3 | 0.5 | 08-M3-6 | 5.35 | 8.2 | 6 | 9 | 16 | 6 | 0.8 | 0.8 | 5.4 | 7 |
08-M3-7 | 17 | 7 | ||||||||||
08-M3-8 | 18 | 8 | ||||||||||
14-M3-6 | 5.35 | 8.2 | 6 | 9 | 16 | 6 | 1.4 | 1.4 | 5.4 | 7 | ||
14-M3-7 | 17 | 7 | ||||||||||
14-M3-8 | 18 | 8 | ||||||||||
M4 | 0.7 | 08-M4-6 | 6.35 | 9.2 | 6 | 9 | 16 | 6 | 0.8 | 0.8 | 6.4 | 8 |
08-M4-7 | 17 | 7 | ||||||||||
08-M4-8 | 18 | 8 | ||||||||||
14-M4-6 | 6.35 | 9.2 | 6 | 9 | 16 | 6 | 1.4 | 1.4 | 6.4 | 8 | ||
14-M4-7 | 17 | 7 | ||||||||||
14-M4-8 | 18 | 8 | ||||||||||
M5 | 0.8 | 08-M5-6 | 8.75 | 11.2 | 6 | 9 | 16 | 6 | 0.8 | 0.8 | 8.8 | 9 |
08-M5-7 | 17 | 7 | ||||||||||
08-M5-8 | 18 | 8 | ||||||||||
14-M5-6 | 8.75 | 11.2 | 6 | 9 | 16 | 6 | 1.4 | 1.4 | 8.8 | 9 | ||
14-M5-7 | 17 | 7 | ||||||||||
14-M5-8 | 18 | 8 |

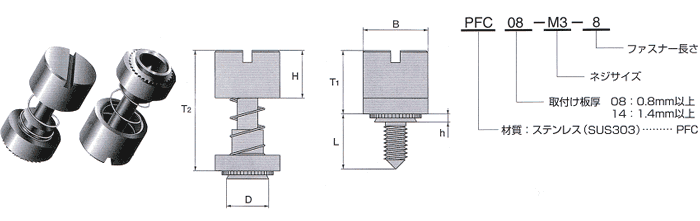

※同等品番 SKF-M■-■
特徴
パネル開閉部に取付ける目的で開発されたものです。スクリュー、リテイナー、スプリングが一体にセットされていて、ネジを戻してもリテイナーから抜けずスプリングによってヘッドが手前に戻り、ネジ締めの目線確認と頻繁に開閉するフタに使用するのに最適です。
※どの位の力に耐えられるかは、それぞれ材質別耐押板力、トルクのデーターを参考にして下さい。

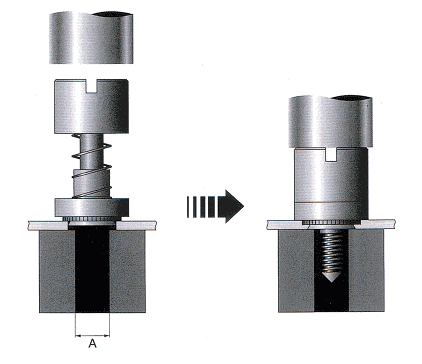

取り付け方法
オプションとしてスクリュー、リテイナーにKNURL(ローレット)加工を施すことも可能です。
●STRAIGHT KNURL(平目ローレット)の場合・・・型式末尾にSK表示
●DIAMOND KNURL(綾目ローレット)の場合・・・型式末尾にDK表示
ネジサイズ | M3 | M4 | M5 |
---|---|---|---|
A±0.1 | 3.2 | 4.2 | 5.2 |
性能
材質と取付板金条件
型式 | 材質 | 表面処理 | 板金硬度 |
---|---|---|---|
PFC | ステンレス | 脱脂 | HRB70以下 |
取付条件及び保持強さ
ネジ サイズ |
型式 | 板金板厚 ㎜ |
A5052 | SECC | ||
---|---|---|---|---|---|---|
圧入力 kgf |
耐押抜力 kgf |
圧入力 kgf |
耐押抜力 kgf |
|||
M3 | -08 | 1.0 | 800 | 50 | 1,000 | 80 |
-14 | 1.4 | 900 | 100 | 1,200 | 150 | |
M4 | -08 | 1.0 | 800 | 60 | 1,200 | 100 |
-14 | 1.4 | 900 | 120 | 1,400 | 160 | |
M5 | -08 | 1.0 | 800 | 70 | 1,300 | 120 |
-14 | 1.4 | 900 | 160 | 1,500 | 200 |
